Рукава напорно-всасывающие ГОСТ 5398-76: как выбрать

Напорно-всасывающий рукав по ГОСТ 5398-76 — это армированный стальной спиралью резиновый рукав с текстильным каркасом, который одинаково надёжно работает и на всасывание (под разрежением), и на нагнетание (под давлением). От правильного выбора класса, диаметра и рабочего давления напрямую зависят срок службы рукава и безопасность перекачки. В этой статье разберём, на какие параметры смотреть при покупке, как расшифровать маркировку и не ошибиться с исполнением.

Выбор рукава по ГОСТ 5398-76 сводится к пяти ключевым параметрам:

• класс (тип перекачиваемой среды);
• рабочее давление;
• внутренний диаметр;
• климатическое исполнение (температура);
• длина рукава.

Ниже разберём каждый из них подробно.

Что такое напорно-всасывающий рукав по ГОСТ 5398-76

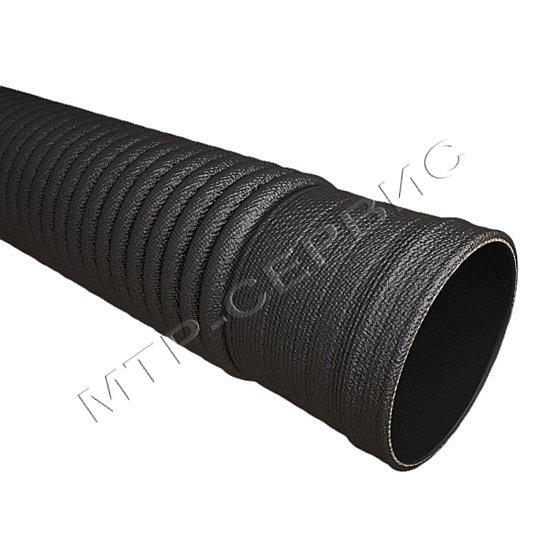

Ключевая особенность конструкции напорно-всасывающих рукавов — стальная проволочная спираль, вваренная в стенку. Именно она не даёт рукаву сплющиться при работе на всасывание (под вакуумом) и сохраняет проходное сечение. Стенка рукава многослойная:

• внутренний резиновый слой (контактирует с рабочей средой);
• текстильный каркас из нескольких слоёв прорезиненной ткани;
• стальная спираль;
• промежуточный резиновый слой;
• наружный резиновый слой (защита от внешних воздействий);
• неармированные (гладкие) концы-манжеты для крепления хомутами.

Чем напорно-всасывающий рукав отличается от напорного

Признак	Напорно-всасывающий (ГОСТ 5398-76)	Напорный (ГОСТ 18698-79)
Стальная спираль	Есть	Нет
Работа на всасывание (вакуум)	Да	Нет
Сохраняет форму под разрежением	Да	Сплющивается
Типовое применение	Забор среды насосом, автоцистерны, дренаж	Подача среды под давлением

Это частая путаница при заказе. Разница в спирали и режиме работы.

Правило: если рукав должен «тянуть» среду со стороны всасывания насоса — нужен именно напорно-всасывающий рукав со спиралью по ГОСТ 5398-76.

1. Определите класс рукава по рабочей среде

Класс — самый важный параметр. Он определяет состав резины внутреннего слоя и то, какую среду рукав выдержит без разрушения. По ГОСТ 5398-76 выпускают пять классов:

Класс	Рабочая среда	Где применяется
Б	Бензин, керосин, дизтопливо, масла на нефтяной основе	АЗС, нефтебазы, автоцистерны, топливозаправщики
В	Техническая вода	Полив, водозабор, откачка, строительство, ЖКХ
КЩ	Слабые растворы неорганических кислот и щелочей (до 20%)	Химпроизводства, гальваника, очистные сооружения
П	Молоко, пиво, вино, спирт, питьевая вода, слабокислые растворы	Пищевая и молочная промышленность, пивоварни, водовозы
Г	Газы (кроме кислорода), запылённый воздух	Пневмотранспорт, вентиляция, откачка воздуха и газов

Важно: нельзя использовать рукав класса «В» (вода) для перекачки топлива или рукав «Б» для пищевых продуктов. Несовместимость среды и резины приводит к набуханию, растрескиванию стенки и утечкам. Класс подбирают строго под конкретную среду.

2. Выберите группу по рабочему давлению

Все классы выпускаются в двух группах в зависимости от условий работы:

Группа	Назначение	Рабочее давление
Группа 1	Всасывающие (под разрежением)	0,3 МПа (3 атм)
Группа 2	Напорно-всасывающие (всасывание + нагнетание)	1,0 МПа (10 атм)

Если рукав будет работать только на заборе среды при небольшом напоре — достаточно группы 1. Если после насоса среда идёт под давлением (нагнетание в цистерну, подача по магистрали) — берите группу 2 на 10 атм. Рабочее давление рукава должно быть с запасом выше давления в вашей системе.

Независимо от группы рукава по ГОСТ 5398-76 сохраняют проходное сечение при разрежении (вакууме) — за это отвечает стальная спираль.

3. Подберите внутренний диаметр

Внутренний диаметр (условный проход) определяет пропускную способность и должен совпадать с диаметром патрубков насоса и арматуры.

Стандартный ряд внутренних диаметров по ГОСТ 5398-76: 25, 32, 38, 50, 65, 75, 100, 125, 150, 200 мм.

Рекомендации по выбору:

• диаметр рукава подбирают под присоединительные размеры оборудования (патрубок насоса, штуцер цистерны);
• слишком малый диаметр повышает скорость потока, потери напора и износ;
• слишком большой — увеличивает вес, цену и усложняет монтаж;
• под диаметр подбирают соответствующие хомуты и переходники.

4. Учтите температуру и климатическое исполнение

Стандартное (умеренное) исполнение рукавов рассчитано на эксплуатацию при температуре окружающего воздуха от −35 до +90 °C. Для холодного климата и работы на морозе выпускают морозостойкое исполнение ХЛ — до −55 °C.

Если рукав эксплуатируется зимой на открытом воздухе, на Севере или транспортируется на морозе — обязательно выбирайте исполнение ХЛ. Обычная резина на морозе дубеет, трескается и теряет герметичность.

5. Определите длину

Рукава поставляются мерными отрезками. Длину подбирают под задачу с небольшим запасом на подвижность и радиус изгиба — рукав не должен работать в натяг или на переломе, иначе спираль и каркас разрушаются в месте перегиба.

Как расшифровать маркировку рукава

Условное обозначение по ГОСТ 5398-76 читается слева направо. Пример:

Рукав Б-2-100-1,0-4 ГОСТ 5398-76

• Б — класс «Б» (бензостойкий, для топлив и масел);
• 2 — группа 2 (напорно-всасывающий);
• 100 — внутренний диаметр 100 мм;
• 1,0 — рабочее давление 10 Атм;
• 4 — длина 4 метра;
• ГОСТ 5398-76 — стандарт, по которому изготовлен рукав.

Умея читать маркировку, вы за секунду поймёте, подходит ли рукав под вашу задачу, и сможете точно сформулировать заказ поставщику.

Частые вопросы (FAQ)

Что означает ГОСТ 5398-76?
Это государственный стандарт на резиновые напорно-всасывающие рукава с текстильным каркасом. Он задаёт классы, размеры, рабочее давление и требования к рукавам для всасывания и нагнетания жидкостей, топлив, масел и газов.

Чем напорно-всасывающий рукав отличается от напорного?
Напорно-всасывающий рукав имеет стальную спираль и работает под разрежением (на всасывание), не сплющиваясь. Напорный рукав спирали не имеет и предназначен только для подачи среды под давлением.

Какой класс рукава выбрать для дизельного топлива?
Класс «Б» — он рассчитан на бензин, дизтопливо, керосин и масла на нефтяной основе.

Можно ли использовать рукав класса «В» для пищевых продуктов?
Нет. Для молока, пива, вина, спирта и питьевой воды предназначен только класс «П» с пищевой резиной внутреннего слоя.

На какое давление рассчитаны рукава по ГОСТ 5398-76?
Группа 1 — на 0,3 МПа (3 Атм), группа 2 — на 1,0 МПа (10 Атм).

При какой температуре можно эксплуатировать рукав?
Стандартное исполнение — от −35 до +90 °C, морозостойкое исполнение ХЛ — до −55 °C.
